Hazır beton qarışdırıcı

PRO hazır beton qarışdırıcıları təklif edir

Sement və beton tətbiqləri üçün nəzərdə tutulmuş yüksək səmərəli qarışdırma sistemlərinə malik Hazır Qarışıq Beton Mikseri. Unikal xüsusiyyətə malikdir planetar hərəkət mexanizmi, vahid hərtərəfli, homojen təmin etmək üçün inqilabi və fırlanma hərəkətlərini birləşdirir yüksək özlülüklü materialların qarışdırılması, ölü zonaların aradan qaldırılması və ümumi istehsal səmərəliliyinin artırılması.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Xüsusiyyət

Hazır beton qarışığı zavodunun nüvəsində ilk növbədə məcburi işləmə prinsipi ilə işləyən qarışdırıcı yerləşir. qarışdırmaq. İki şaftlı üfüqi mikser sürətli və vahidliyi ilə seçilən mütləq sənaye standartıdır. qarışdırma imkanları, yüksək uyğunlaşma qabiliyyəti və müstəsna aşınma müqaviməti - hamısı tam avtomatlaşdırılmış iş axınları ilə tamamlanır və ekoloji cəhətdən təmiz dizayn xüsusiyyətləri.

Hazır beton qarışdırıcı Əsas xüsusiyyətlər:

Əsas Modellər və Əməliyyat Prinsipləri

İki şaftlı üfüqi məcburi qarışdırıcı sənaye standartı kimi xidmət edir. İki üfüqi mil əks istiqamətdə fırlanır intensiv turbulentlik və üçölçülü sürüşmə axını yaratmaq üçün istiqamətlər, sadəcə olaraq vahid qarışığa nail olmaq Hər dəstə üçün 30-60 saniyə. Bu dizayn standart, o cümlədən beton növlərinin geniş çeşidinə uyğundur. yüksək performanslı və quru-bərk qarışıqlar.

Homojenlik və Dəqiqlik

Məcburi kəsmə qarışdırma aqreqatların sementli materiallarla vahid örtülməsini təmin edir. Yüksək dəqiqliklə birləşdirilir çəki sistemləri (±0,5%-ə qədər dəqiqlik), bu, betonun davamlı möhkəmliyinə və çökməsinə zəmanət verir, eyni zamanda tam prosesin izlənməsi.

Davamlılıq və Baxım

Astar plitələri və qarışdırıcı bıçaqlar yüksək xromlu, aşınmaya davamlı ərintilərdən hazırlanır. Çox qatlı mil ucu möhürlər məhlulun sızmasının qarşısını alır, anti-yapışqan dizaynlar materialın yığılmasını minimuma endirir və bununla da xidmət müddətini artırır və təmir xərclərinin azaldılması.

Səmərəlilik və Avtomatlaşdırma

Boşaltma qapısı (hidravlik və ya pnevmatik sistemlər vasitəsilə idarə olunur) çox mərhələli açılış tənzimləmələrini dəstəkləyir. An inteqrasiya edilmiş PLC və mərkəzi idarəetmə sistemi bütün iş prosesini avtomatlaşdırır - paketləmə və qarışdırma boşalma - sürətli cavab müddətini təmin etmək və paketləmə səhvlərini minimuma endirmək.

Ətraf mühitə uyğunluq və uyğunlaşma

Qapalı aqreqat qutuları, pulse-jet toz toplama sistemləri, tullantı sularının təkrar emalı və yüksək təzyiq kimi xüsusiyyətlər təmizləmə imkanları yaşıl tikinti standartlarına uyğunluğu təmin edir. Modul struktur dizaynı asanlaşdırır asan quraşdırma və genişləndirmə, sistemin müxtəlif istehsal güclərinə asanlıqla uyğunlaşmasına imkan verir və layihə ssenariləri.

Ərizə

Twin-shaft: Kommersiya beton zavodları, irimiqyaslı infrastruktur layihələri; yüksək səmərəlilik, çox yönlülük və davamlılıq.

Şaquli Şaft Planet: Prefabrik komponentlər, UHPC, rəngli beton və lifli dəmir-beton; çatdırır üstün homojenlik.

Tambur Tipi (Free-Fall): Kiçik miqyaslı kənd layihələri, böyük doldurucularla plastik beton; baxmayaraq, aşağı qiymət təklif edir homojenlik və səmərəlilik məhduddur.

İstehsal təfərrüatları

I. Qarışdırma Sistemi (Əsas Performans Zonası)

Struktur komponentlər: İkili paralel üfüqi şaftlar + Rahat qarışdırıcı qollar + Tənzimlənən qarışdırma bıçaqları + Qövs laynerləri / Son laynerlər. İki şaft əks istiqamətlərdə - ya bərabər sürətlə, ya da diferensial sürətlə - fırlanır. 30-60 saniyə ərzində vahid qarışdırmağa nail olan üçölçülü turbulent kəsmə sahəsi. Çoxbucaqlı dizaynı qollar və bıçaqlar vallarda material yığılmasının qarşısını alır və materialın yapışmasını aradan qaldırır.

Materiallar və Sərtlik: Astarlar və bıçaqlar yüksək xromlu aşınmaya davamlı lehimli dəmirdən tökülür (HRC ≥ 54–58; Zərbə Qiymət ≥ 7.0 N·m/mm²). Qarışdıran şaftlar 45 nömrəli karbon konstruksiya poladdan və ya ərinti poladdan bütöv şəkildə döyülür; mil diametrlər xüsusi modeldən asılı olaraq 120 mm (JS1000 modeli üçün) ilə 180 mm (JS3000 modeli üçün) arasında dəyişir. Komponentlər köhnəlmiş hissələrin müstəqil dəyişdirilməsinə imkan verən boltlar vasitəsilə bağlanır; laynerlərin xidmət müddəti bilər 40.000 partiyadan çoxdur.

Tipik Parametrlər

II. Mil Ucu Mühürləmə + Yağlama Sistemi (Sızmanın qarşısının alınması və uzunömürlülüyün açarı)

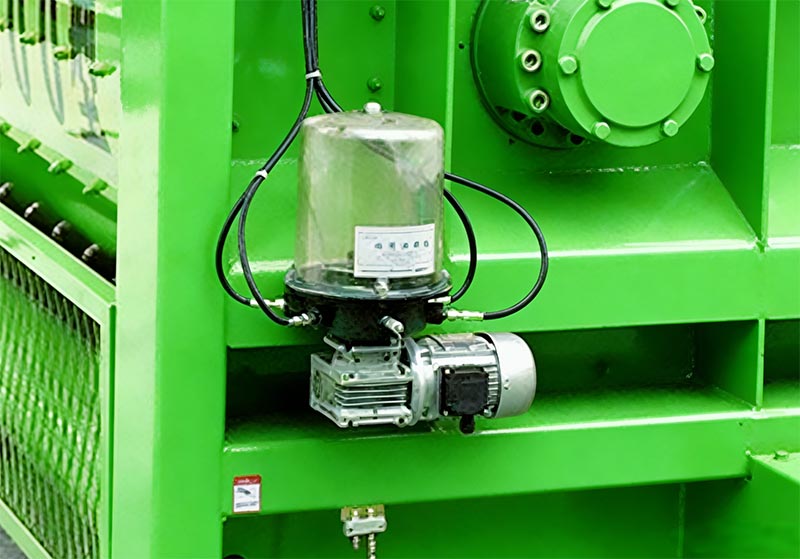

Çoxsaylı mil ucu möhürləri: Sənaye standartı konfiqurasiya üzən yağ möhürlərinin birləşməsindən ibarətdir, yüksək təzyiqli yağ möhürləri və hava möhürləri (Alman istehsalçıları BHS və SICOMA-nın struktur dizaynı əsasında). Avtomatik yağ yeridilməsi və müstəqil hava təchizatı dövrəsinə malik bu sistem sementi effektiv şəkildə təcrid edir. şlam və toz, bununla da mil ucunun aşınmasının və şlamın sızmasının qarşısını alır. Sistem həmçinin siqnalizasiya ilə təchiz olunub möhür çatışmazlığı, anomaliya halında avadanlığı qorumaq üçün avtomatik söndürməni tetikler. Mərkəzləşdirilmiş Yağlama sistemi: Müddəti və ölçülməsi təmin etmək üçün mütərəqqi distribyutorlarla birləşdirilmiş elektrik yağ pompasına malikdir bütün podşipniklərin və sızdırmazlıq səthlərinin yağlanması. Yağ təzyiqi 10-15 MPa-a çatır, qeyri-bərabərliyi aradan qaldırır tez-tez əl ilə yağlama ilə əlaqələndirilir. Yağ səviyyəsinin və təzyiqin monitorinqi ilə təchiz edilmiş sistem bir tetikler yağ çatışmazlığı zamanı avtomatik siqnalizasiya, bununla da betonda yağın çirklənməsi riskini minimuma endirir qarışdırın.

III. Sürücü Sistemi

Minimum kompakt struktur təklif edən ikili planet dişli reduktorlarından (hər biri birbaşa motorla birləşdirilir) istifadə edir. boşluq, yüksək tork çıxışı və aşağı səs-küy səviyyələri (≤85 dB). Birbaşa sürücülük dizaynı - kəmərləri keçərək sürüşməni aradan qaldırır və ≥96% ötürmə səmərəliliyini təmin edir. Sistem əlavə yükdən qorunma və temperaturla təchiz edilmişdir dayanma nəticəsində yaranan motor yanmasının qarşısını almaq üçün monitorinq.

IV. Boşaltma və Qidalanma Sistemləri

Hidravlik Boşaltma Qapısı: Hamar, zərbədən azad olmaq üçün hidravlik olaraq idarə olunan üç tənzimlənən açılış mövqeyinə malikdir. əməliyyat. Elektrik kəsilməsi və ya hidravlik sistem zamanı istifadə üçün standart xüsusiyyət kimi əl ilə fövqəladə halın idarə edilməsi üçün tutacaq daxildir uğursuzluqlar. Darvazanın çərçivəsi tez və asanlıqla dəyişdirilə bilən yağa davamlı, aşınmaya davamlı rezin möhürlərlə təchiz edilmişdir. Boşaltma müddəti müxtəlif qəbuledici avtomobilləri yerləşdirmək üçün proqramlaşdırıla bilər.

Qidalanma sistemi: Bunker qalınlaşdırılmış, aşınmaya davamlı polad plitələrdən hazırlanır və hər ikisi üçün seçimlər mövcuddur. qaldırıcı əsaslı və ya kəmər-konveyer qidalandırma mexanizmi. qarşısını almaq üçün limit açarları və təcili dayandırma funksiyası ilə təchiz edilmişdir həddindən artıq dolama, bunker toz əmələ gəlməsini minimuma endirmək üçün qapalı dizayna malikdir.

V. Tərəzi Sistemi (Dəqiqlik Betonun Keyfiyyətini Müəyyən edir)

Müstəqil Çəki Bunkerləri: Aqreqatlar, sement, uçucu kül, su və əlavələr müstəqil olaraq çəkilir. ayrı bölmələr. Yüksək dəqiqlikli təzyiq tipli yük hüceyrələri (0,02% FS dəqiqliyi) iki mərhələli çəki ölçməni dəstəkləyir yüksək dəqiqlik üçün qaba və incə ölçmələri birləşdirən proses. Çəki dəqiqliyi hədəfləri üçün **±0,3%–±0,5% təşkil edir sement, su və əlavələr və aqreqatlar üçün ±1%**. Sistemin qarşısını almaq üçün anti-təsir tamponlama cihazları daxildir yük hüceyrələrinin zədələnməsindən ani həddindən artıq yüklənmələr.

Avtomatik Kompensasiya: PLC nəzarətçisi materialın səbəb olduğu səhvləri kompensasiya etmək üçün real vaxt rejimində düzəlişlər edir. sərbəst düşmə, temperatur dalğalanmaları və rütubət səviyyələri, bununla da hər bir beton partiyasının tutarlılığını təmin edir. Bütün məlumatlar tam izlənilməni təmin etməklə proses boyu qeydə alınır.

VI. Elektrik və İdarəetmə Sistemləri

Əsas sistem sənaye kompüteri ilə inteqrasiya olunmuş PLC-dən ibarətdir (adətən Siemens və ya kimi markalardan istifadə edir). Schneider), üç əməliyyat rejimini dəstəkləyir: Avtomatik, Yarı avtomatik və Əl ilə. İnsan-Maşın İnterfeysi (HMI) qarışdırma dövrünün müddəti, fırlanma sürəti, temperatur, paketləmə çəkiləri və həyəcan siqnalı daxil olmaqla əsas parametrləri göstərir bildirişlər. Sistem 100-dən çox fərqli konkret resepti saxlamağa qadirdir ki, bu da anında geri çağırmağa imkan verir. tək toxunuşlu əmr.

Təhlükəsizlik Xüsusiyyətləri: Sızmadan qorunma, həddindən artıq yüklənmədən qorunma, təcili dayanma kilidi və qapı limiti daxildir müdafiə. Mərkəzi idarəetmə sistemi ilə inteqrasiyanı asanlaşdırmaq üçün uzaqdan monitorinq interfeysi təmin edilmişdir bütün beton zavodu.

VII. Ətraf Mühitin Mühafizəsi və Struktur Dizaynı

Ətraf Mühit Konfiqurasiyası: Pulse-jet torbası filtri toz toplayıcısı ilə birlikdə tam qapalı korpusa malikdir (toz emissiyalarının ≤ 10 mq/m³ qalmasını təmin etmək). Təmizləmə ilə daxili yüksək təzyiqli təmizləmə sistemi inteqrasiya olunub tullantı suları təkrar emalı üçün çöküntü çəninə qaytarılır. Səs-küy azaldıcı korpusa effektiv şəkildə daxil edilmişdir əməliyyat səs-küy səviyyələrini minimuma endirmək.

Modul quruluş: Tam maşın fərqli modullara bölünür - xüsusilə qarışdırma qurğusu, boşaltma qurğusu, çəki qurğusu və elektrik idarəetmə şkafı—zavod hazırlığını, yerində qaldırmağı və sürətli yükü asanlaşdırmaq üçün quraşdırma. Struktur çərçivə qaynaqlanmış poladdan hazırlanmışdır, pas üçün qumlama yolu ilə təmizlənmişdir sökülür və üstün korroziyaya davamlılığı təmin etmək üçün epoksi astar və son qat ilə tamamlanır.

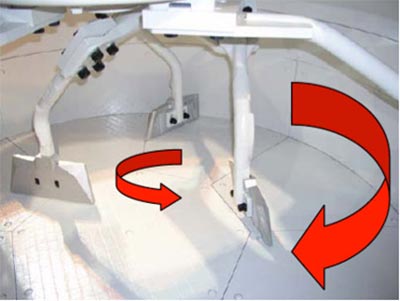

VIII. Əlavə təfərrüatlar: Şaquli Şaftlı Planet Mikser (Yüksək Tətbiqlər)

Ultra Yüksək Performanslı Beton (UHPC), rəngli beton və lifli dəmir-beton ilə istifadə üçün idealdır. Qarışdırma trayektoriya planetar fırlanmanı öz-özünə fırlanma ilə birləşdirir, "ölü zonadan azad" qarışdırma mühitini təmin edir və daha qısa müddət ərzində homojenlik (adətən 20-30 saniyə). Astar plitələri və qarışdırıcı bıçaqlar a-dan hazırlanır volfram karbid kompozit material, daha yüksək qiymətə baxmayaraq, əhəmiyyətli dərəcədə uzadılmış xidmət müddəti təklif edir. ikişaftlı qarışdırıcılar. Daha yüksək fırlanma sürətinə görə bu sistem daha möhkəm soyutma və yağlama mexanizmləri tələb edir.

IX. Əsas Qəbul Meyarları

Qarışığın vahidliyi: Qarışıq beton partiyası daxilində məhlulun sıxlığının sapması ≤ 0,8% olmalıdır.
Qarışdırma Dövrünün Vaxtı: JS2000 modeli üçün standart dövriyyə müddəti hər partiya üçün 35-45 saniyədir (qidalanma, qarışdırma və boşaltma daxil olmaqla).
Sızdırmazlıq Performansı: 8 saat fasiləsiz işləmədən sonra şaftın uclarından beton şlamının sızması olmamalıdır.
Səs-küy səviyyəsi: Maşından 1 metr məsafədə ölçülən səs-küy səviyyəsi ≤ 85 dB (A) olmalıdır.
